Rastro: sistema de rastreabilidade

Um sistema que acompanhou a fabricação de produtos de uma multinacional automotiva por 10 anos, confirmando que cada item acompanhado foi produzido corretamente e guardando todo o histórico.

Setor: Automotivo (multinacional)
Período: 2012 a 2022
Tecnologias: Delphi, PHP, HTML, CSS, JavaScript, Oracle, OPC Server, TCP/IP

O desafio

Em uma linha de produção, não basta fabricar: é preciso provar que o produto foi feito corretamente e conseguir consultar, depois, o que aconteceu com cada peça. A empresa precisava de um sistema confiável, que funcionasse todos os dias e se conectasse aos equipamentos da fábrica.

A solução

Desenvolvi o Rastro, um sistema que acompanha produtos selecionados durante a produção, verifica se foram fabricados corretamente, salva os dados e permite consultar as peças produzidas. Ele foi construído em duas frentes:

Automação (Delphi)

Aplicativos que conversam com os dispositivos de controle da linha, como sensores, câmeras e CLP.

Gestão e consulta (PHP, HTML, CSS e JavaScript)

Sistema web para entrada de dados, gerência e consultas, usado pela equipe administrativa e pela qualidade.

Todos os dados ficam guardados em um banco Oracle, o que garante um histórico completo e fácil de consultar.

Telas do sistema

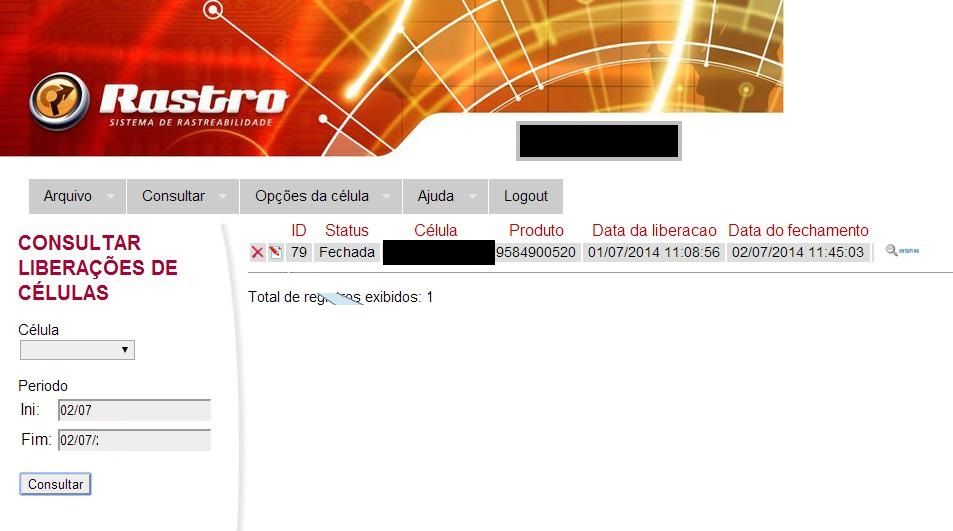

Tela de consulta de liberações de células no sistema Rastro, com filtro por célula e período — Consulta das liberações de células, com filtro por célula e período.

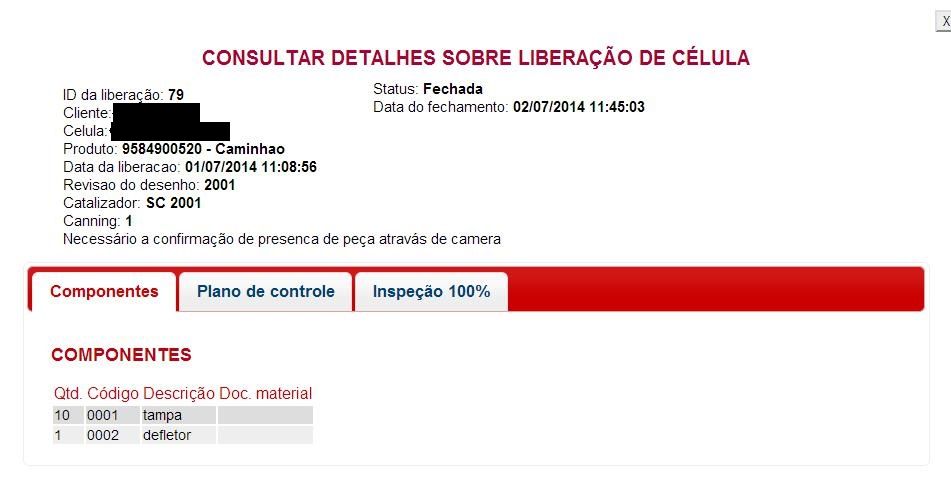

Tela de detalhes de uma liberação de célula no sistema Rastro, com abas de componentes, plano de controle e inspeção 100% — Detalhes de uma liberação de célula, com abas de componentes, plano de controle e inspeção 100%.

Janela de cadastro do plano de controle no sistema Rastro, com a grade de verificações e o campo do operador — Cadastro do plano de controle: grade de verificações preenchida pelo operador.

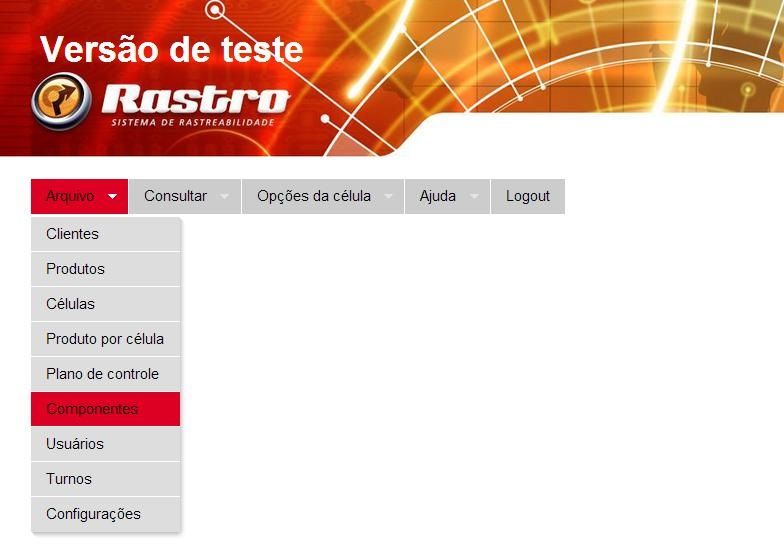

Cabeçalho do sistema Rastro com o menu Arquivo aberto: clientes, produtos, células, plano de controle, componentes, usuários, turnos e configurações — Menu de cadastros: clientes, produtos, células, plano de controle, componentes, usuários e turnos.

Nomes de clientes e de células foram ocultados. Clique em uma imagem para ampliar.

Como ele se conecta à produção

Inspeção por visão

Sensores de visão 2D detectam e inspecionam os objetos. A comunicação é feita via TCP/IP, com o protocolo de dados do próprio fabricante.

Presença das peças

Sensores de indução ligados a CLP confirmam se a peça está no lugar, e o sistema lê essa informação via OPC Server.

Suporte

Acompanhei o sistema durante os 10 anos de uso, com manutenção presencial e também remota, para que a produção não ficasse parada.

Resultados

Controle digital da qualidade dos produtos acompanhados.
Histórico completo e rastreável de cada peça acompanhada.
Redução de peças com defeito chegando ao cliente.
Sistema estável e em uso diário por uma década.
